M10-QS SERIES


Details

M10-QS SERIES

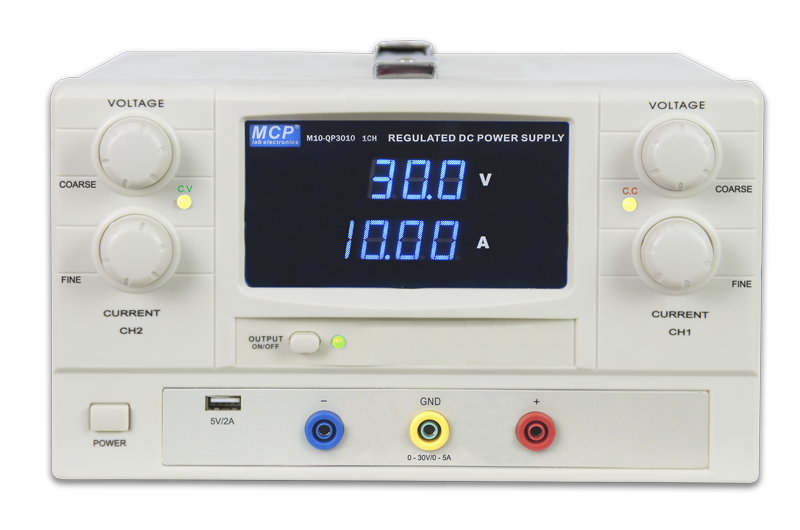

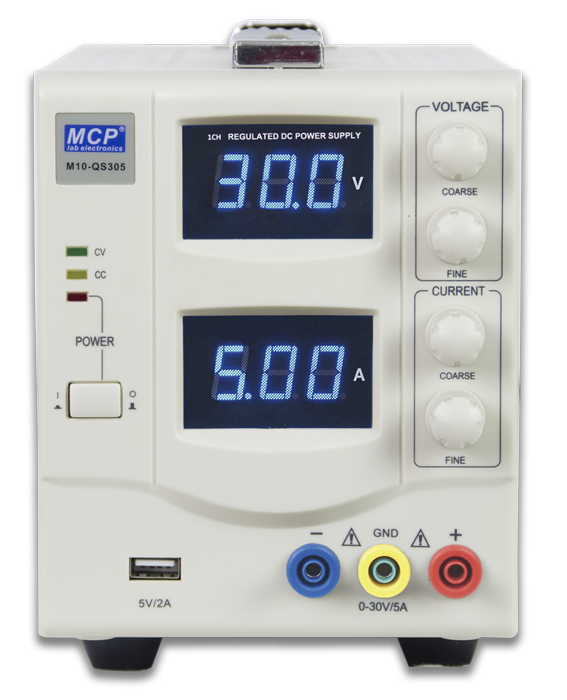

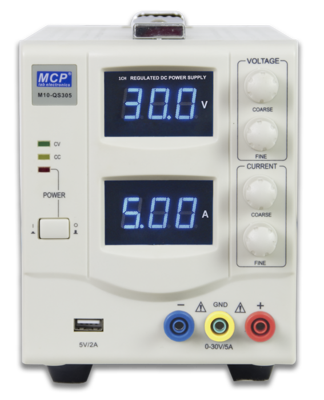

SINGLE OUTPUT ADJUSTABLE DC POWER SUPPLY


Features

. 16 hours continuously output with full load
. Over voltage protection & preset function
. Current preset function
. USB power output (5V/2A)
. Constant voltage and constant current
. Low ripple and noise
. CV/CC auto switching
. 3 digits LED display (4 digits LED display is optional)


Specifications

Line Regulation:CV≤5×10-4 + 3mV (M10-QS3010, M10-QS3020, M10-QS3030, M10-QS6010, M10-QS6020)

≤1×10-4 + 3mV (other models)

CC≤4×10-3 +3mA (M10-QS3010, M10-QS3020, M10-QS3030, M10-QS6010,   M10-QS6020)
≤2×10-3 +3mA (other models)
Loading Effect:CV

≤5×10-4 + 3mV (output current≤10A)
≤1×10
-3 + 3mV (output current>10A)

(M10-QS3010, M10-QS3020, M10-QS3030, M10-QS6010,   M10-QS6020)
CC

≤1×10-4 + 3mV (output current≤3A)
≤2×10
-4 + 3mV (3A≤output current<10A)

(other models)
.Ripple & Noise:

1.5mV (rms) (M10-QS3010, M10-QS3020, M10-QS3030, M10-QS6010,   M10-QS6020)

1mV (rms) (other models)
.Display Accuracy:
±0.5%Rdg+2digits
.Input Voltage:
110~127VAC±10%, 220~240VAC±10%   Switchable



ModelVoltageCurrent

Over voltag
protection & preset

Dimensions(LxWxD)Weight (kg)
M10-QS3020~30V0~2A
130x165x320mm5
M10-QS303

0~30V

0~3A


130x165x320mm5
M10-QS3050~30V0~5A
130x165x320mm6
M10-QS30100~30V0~10A250x135x300mm9
M10-QS30200~30V0~20A250x135x300mm9
M10-QS6030~60V0~3A
130x165x320mm5
M10-QS6050~60V0~5A250x135x300mm11.5
M10-QS60100~60V0~10A250x135x300mm15
M10-QS10010~100V0~1A
130x165x320mm5.5
M10-QS10030~100V0~3A130x165x320mm9
M10-QS10050~100V0~5A250x135x300mm14
M10-QS20010~200V0~1A250x135x300mm7
M10-QS20030~200V0~3A250x135x300mm15
M10-QS30300~30V0~30A250x135x460mm18
M10-QS60200~60V0~20A250x135x460mm20
M10-QS20050~200V0~5A250x135x460mm18
